दबाव संतुलित डीबीबी प्लग वाल्व
प्रेशर बैलेंस्ड डबल ब्लॉक एंड ब्लीड (डीबीबी) प्लग वाल्व एक उच्च प्रदर्शन वाला औद्योगिक वाल्व है जिसे एकल वाल्व बॉडी के भीतर दोहरे अलगाव और सुरक्षित दबाव राहत प्रदान करने के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से तेल और गैस, पेट्रोकेमिकल, पाइपलाइन ट्रांसमिशन और कस्टडी ट्रांसफर सिस्टम में उपयोग किया जाता है जहां शून्य रिसाव अलगाव और परिचालन सुरक्षा महत्वपूर्ण है। पारंपरिक प्लग वाल्वों के विपरीत, दबाव संतुलित डिज़ाइन प्लग में अंतर दबाव को बराबर करके प्लग जाम होने के जोखिम को समाप्त करता है। यह बुलबुला सख्त सीलिंग प्रदर्शन को बनाए रखते हुए उच्च दबाव की स्थिति में ऑपरेटिंग टॉर्क को काफी कम कर देता है।
-
![स्टेनलेस स्टील उलटा डीबीबी प्लग वाल्व]()
स्टेनलेस स्टील उलटा डीबीबी प्लग वाल्वस्टेनलेस स्टील इनवर्टेड डीबीबी (डबल ब्लॉक और ब्लीड) प्लग वाल्व एक उच्च प्रदर्शन वाला औद्योगिक वाल्व है जिसे दो स्वतंत्र सीलिंग बिंदुओं के बीच एक एकीकृत सुरक्षा ब्लीड फ़ंक्शन के साथ पूर्ण दोहरी अलगाव -
![कार्बन स्टील दबाव संतुलित डीबीबी वाल्व]()
कार्बन स्टील दबाव संतुलित डीबीबी वाल्वकार्बन स्टील प्रेशर बैलेंस्ड डबल ब्लॉक और ब्लीड (डीबीबी) प्लग वाल्व महत्वपूर्ण तेल, गैस और प्रक्रिया पाइपलाइनों के लिए मजबूत, जगह बचाने वाला अलगाव प्रदान करता है। दो स्वतंत्र बैठने की सतहों और एक -

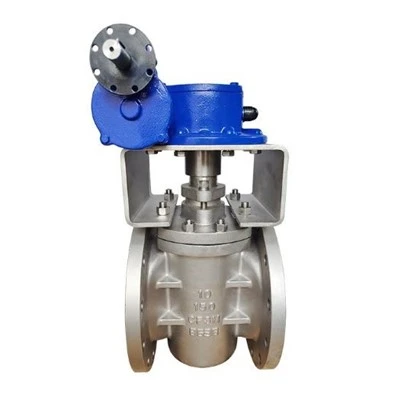

![उच्च-दबाव दबाव संतुलित प्लग वाल्व]()
उच्च-दबाव दबाव संतुलित प्लग वाल्वउच्च {{0} दबाव संतुलित प्लग वाल्व को उच्च {{1} दबाव, उच्च {{3} तापमान (एचपीएचटी), और गंभीर सेवा वातावरण में भारी ड्यूटी अलगाव के लिए इंजीनियर किया गया है। -
![डबल ब्लॉक और ब्लीड प्रेशर संतुलित प्लग वाल्व]()
डबल ब्लॉक और ब्लीड प्रेशर संतुलित प्लग वाल्वइसका उन्नत दबाव {{0}संतुलित प्लग डिज़ाइन पूरे प्लग में आंतरिक दबाव को बराबर करता है, जिससे उच्च अंतर दबाव की स्थिति में भी, कम ऑपरेटिंग टॉर्क के साथ सुचारू तिमाही {{1}टर्न संचालन सुनिश्चित होता है। -
![उलटा दबाव संतुलित डीबीबी प्लग वाल्व]()
उलटा दबाव संतुलित डीबीबी प्लग वाल्वइनवर्टेड प्रेशर बैलेंस्ड डबल ब्लॉक एंड ब्लीड (डीबीबी) प्लग वाल्व एक उच्च इंटीग्रिटी आइसोलेशन वाल्व है जो महत्वपूर्ण प्रक्रिया अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां शून्य रिसाव शटऑफ, सुरक्षा और -
![दबाव संतुलित डीबीबी प्लग वाल्व]()
दबाव संतुलित डीबीबी प्लग वाल्वप्रेशर बैलेंस्ड डबल ब्लॉक एंड ब्लीड (डीबीबी) प्लग वाल्व एक उच्च प्रदर्शन वाला क्वार्टर है, जिसे महत्वपूर्ण पाइपलाइन और प्रक्रिया सेवा के लिए इंजीनियर किया गया है। इसे विशेष रूप से उन अनुप्रयोगों के
दबाव संतुलित प्लग वाल्व कैसे काम करते हैं
दबाव संतुलित डीबीबी प्लग वाल्व की बेहतर विश्वसनीयता दो मुख्य इंजीनियरिंग तंत्रों पर निर्भर करती है:
1. ट्रू डबल ब्लॉक और ब्लीड (डीबीबी) फ़ंक्शन
वाल्व में दो स्वतंत्र सीलिंग बाधाएं (अपस्ट्रीम और डाउनस्ट्रीम) शामिल हैं। जब वाल्व बंद हो जाता है, तो इन दो सीलिंग सतहों के बीच स्थित एक ब्लीड पोर्ट ऑपरेटरों को फंसे हुए कैविटी दबाव को सुरक्षित रूप से बाहर निकालने की अनुमति देता है। यह लाइन प्रवाह को बाधित किए बिना अलगाव की पूर्ण अखंडता की पुष्टि करता है।
2. दबाव संतुलित प्लग डिज़ाइन
उच्च अंतर दबाव के तहत प्लग को बॉडी स्लीव में घुसने से रोकने के लिए, प्लग को आंतरिक दबाव संतुलन चैनलों के साथ इंजीनियर किया गया है। ये चैनल प्लग के ऊपरी और निचले क्षेत्रों पर काम करने वाले दबाव को बराबर करते हैं, जिसके परिणामस्वरूप:
उल्लेखनीय रूप से कम ऑपरेटिंग टॉर्क: बड़े आकार के, महंगे एक्चुएटर्स की आवश्यकता को समाप्त करता है।
एंटी-स्लैमिंग और एंटी-वेज प्रदर्शन: लंबे समय तक बंद रहने के बाद भी वाल्व को फंसने से रोकता है।
विस्तारित सेवा जीवन: सीलिंग सतहों पर यांत्रिक घिसाव को कम करता है।
तकनीकी निर्देश
|
पैरामीटर |
विशिष्टता मानक |
|
आकार सीमा |
एनपीएस 1" से 36" (डीएन25 - डीएन900) |
|
दाब मूल्यांकन |
एएनएसआई कक्षा 150 से कक्षा 2500 तक |
|
तापमान की रेंज |
-46 डिग्री से +200 डिग्री (सामग्री चयन के अधीन) |
|
शारीरिक सामग्री |
कार्बन स्टील (डब्ल्यूसीबी, एलसीसी), स्टेनलेस स्टील (सीएफ8, सीएफ8एम), डुप्लेक्स, मिश्र धातु स्टील |
|
सील/आस्तीन सामग्री |
उच्च {{0}प्रदर्शन पीटीएफई, प्रबलित पीटीएफई, धातु{{1}से{{2}धातु सीलिंग |
|
डिज़ाइन मानक |
एपीआई 6डी, एपीआई 599 |
|
परीक्षण मानक |
एपीआई 598, एपीआई 6डी |
मुख्य विशेषताएं एवं लाभ
बुलबुला-कसकर सीलिंग
निम्न और उच्च अंतर दबाव दोनों के तहत शून्य - रिसाव प्रदर्शन प्राप्त करता है।
01
द्विदिशीय प्रवाह
मीडिया प्रवाह दिशा की परवाह किए बिना प्रभावी ढंग से सील करने में सक्षम।
02
कम रखरखाव लागत
निरंतर स्नेहन और संतुलित डिज़ाइन ने समय में भारी कटौती की है।
03
भगोड़ा उत्सर्जन नियंत्रण
कड़े अंतर्राष्ट्रीय निम्न उत्सर्जन मानकों के अनुरूप।
04
स्वचालन तैयार
कम टॉर्क की आवश्यकताएं कॉम्पैक्ट, लागत प्रभावी इलेक्ट्रिक, वायवीय या हाइड्रोलिक एक्चुएटर पैकेज की अनुमति देती हैं।
05
विशिष्ट अनुप्रयोग
तेल एवं गैस ट्रांसमिशन पाइपलाइन(स्क्रेपर ट्रैप, पिग लॉन्चर/रिसीवर आइसोलेशन)
मीटरिंग लूप्स और कस्टडी ट्रांसफर स्किड्स(सटीक माप के लिए शून्य क्रॉस संदूषण सुनिश्चित करना)
रिफाइनरियां और पेट्रोकेमिकल प्रसंस्करण(उत्प्रेरक रेखाएं, उच्च-तापमान हाइड्रोकार्बन अलगाव)
टैंक फ़ार्म और टर्मिनल मैनिफ़ोल्ड्स(उत्पाद पृथक्करण और टैंक अलगाव)
मानदंड निर्दिष्ट करना (सर्वोत्तम फिट):
1. वजन और जगह बचाने के लिए आपको एकल, कॉम्पैक्ट वाल्व बॉडी के भीतर पूर्ण दोहरे अलगाव की आवश्यकता होती है।
2. माध्यम में ठोस पदार्थ, स्केल या घोल होता है जो मानक बॉल वाल्व सीटों को नुकसान पहुंचा सकता है।
3. कुल परियोजना पूंजी व्यय (CAPEX) को कम करने के लिए आपको एक्चुएटर टॉर्क आवश्यकताओं को कम करने की आवश्यकता है।
कब बचें:
1. निरंतर, सटीक थ्रॉटलिंग या नियंत्रण सेवा की आवश्यकता है (इसके बजाय एक समर्पित नियंत्रण वाल्व निर्दिष्ट किया जाना चाहिए)।
2.अल्ट्रा {{1} उच्च अखंडता द्वि - दिशात्मक गुहा अलगाव (डीआईबी-1 आवश्यकता) परियोजना दिशानिर्देशों द्वारा स्पष्ट रूप से अनिवार्य है।
क्षेत्र में शून्य दोष प्रदर्शन सुनिश्चित करने के लिए प्रत्येक व्यक्तिगत वाल्व को भेजने से पहले कठोर परीक्षण से गुजरना पड़ता है:
हाइड्रोस्टैटिक बॉडी और शैल परीक्षण:अधिकतम कामकाजी दबाव $1.5 \\गुना$ पर सत्यापित।
निम्न और उच्च-दबाव सीट परीक्षण:एपीआई 598 के अनुसार सिद्ध बुलबुला -सख्त सत्यापन।
गुहा राहत परीक्षण
ब्लीड वाल्व के प्रदर्शन को सत्यापित करना।
गतिशील टोक़ परीक्षण
पूर्ण अंतर दबाव के तहत वास्तविक ऑपरेटिंग टॉर्क को मापना।
अग्नि-सुरक्षित सत्यापन
एपीआई 607/आईएसओ 10497 के लिए प्रमाणित।
हमारे साथ भागीदार क्यों
एक अग्रणी वैश्विक औद्योगिक वाल्व निर्माता के रूप में, हम हार्डवेयर के अलावा और भी बहुत कुछ प्रदान करते हैं। हम मानसिक शांति प्रदान करते हैं।
सिद्ध वैश्विक ट्रैक रिकॉर्ड
हमारे एपीआई 6डी वाल्व वर्तमान में प्रमुख वैश्विक तेल और गैस पाइपलाइनों और ईपीसी परियोजनाओं में शून्य रिसाव रिकॉर्ड पर नज़र रख रहे हैं।
संपूर्ण सामग्री का पता लगाने की क्षमता
प्रत्येक शिपमेंट के साथ EN 10204 3.1/3.2 के अनुरूप पूर्ण एमटीआर (सामग्री परीक्षण रिपोर्ट) प्रदान की जाती है।
पूर्णतः प्रमाणित
CE/PED, SIL 3 और फ्यूजिटिव एमिशन (ISO 15848-1) प्रमाणपत्रों के साथ ISO 9001 गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित।
